उत्पाद विवरण:
|
| सूरत आकार: | 500 मिमी * 300 मिमी * 580 मिमी | वज़न: | 40 किलो |
|---|---|---|---|
| बंधन लंबाई: | 90-120 मिमी | ||
| प्रमुखता देना: | 200 मिमी रिक्ति स्वचालित घुमावदार मशीन,अनुकूलित स्वचालित घुमावदार मशीन,50 मिमी रिक्ति स्वचालित घुमावदार उपकरण |
||

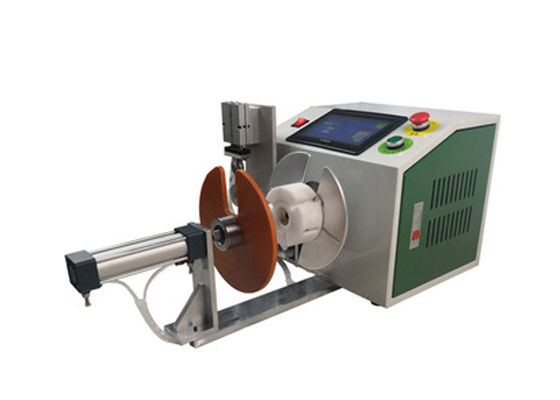

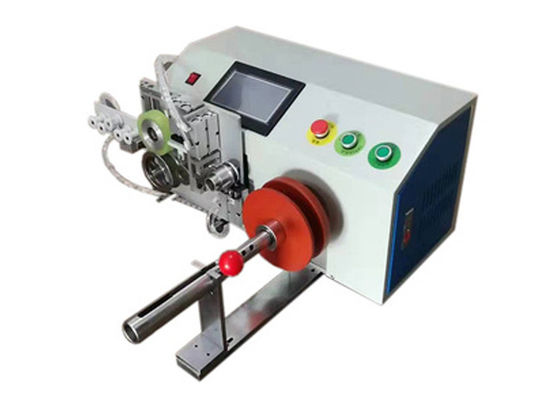

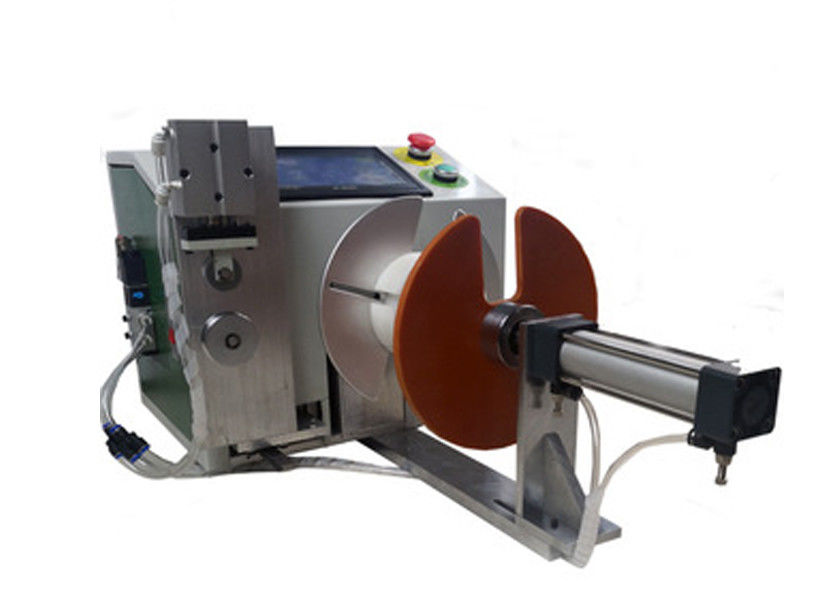

स्वचालित घुमावदार मशीन घुमावदार मशीन घुमावदार मशीन उपकरण अनुकूलित किया जा सकता है
सेमी-ऑटोमैटिक वाइंडिंग और बाइंडिंग मशीन की बैकग्राउंड तकनीक:
तार उद्योग अत्यधिक श्रम प्रधान और श्रम प्रधान है;एसी और डीसी तारों को आम तौर पर हाथ से घाव करने और टाई से बांधने की आवश्यकता होती है, जो बेहद अक्षम है और बड़ी मात्रा में मानव संसाधन लेता है।
उपयोगिता मॉडल का उद्देश्य एक सरल और कुशल अर्ध-स्वचालित तार घुमावदार और बाध्यकारी मशीन प्रदान करना है, जो स्वचालित रूप से तारों को बंडलों में घुमा सकता है और बाध्यकारी बैंड को स्वचालित रूप से मोड़ सकता है।उपयोगिता मॉडल एक फ्रेम घटक, एक घुमावदार घटक, एक क्लैंपिंग घटक, एक खिला घटक, एक तार स्थानांतरण घटक, एक घुमा घटक और एक मैन-मशीन इंटरफ़ेस पैनल से बना है।फ्रेम घटक में विद्युत नियंत्रण के लिए कुछ विद्युत घटक और नियंत्रण रेखाएं होती हैं।फ्रेम घटक पर, घुमावदार घटक, एक क्लैंपिंग घटक, एक फीडिंग घटक, एक वायर शिफ्टिंग घटक, एक घुमा घटक और एक मैन-मशीन इंटरफ़ेस पैनल होता है टर्नटेबल पर घुमावदार कॉलम और क्लैम्पिंग ग्रूव स्थापित होते हैं;क्लैम्पिंग असेंबली को क्लैम्पिंग स्लाइडर पर तय क्लैम्पिंग टेंशन रोलर के साथ प्रदान किया जाता है और क्लैम्पिंग स्लाइडिंग टेबल पर स्थापित किया जाता है;फीडिंग असेंबली में एक बेल्ट फीडिंग व्हील और एक बेल्ट काटने वाला चाकू होता है, जो फीडिंग स्लाइडिंग टेबल पर स्थापित होता है;बेल्ट क्लैंपिंग एयर क्लॉ को फीडिंग स्लाइडिंग टेबल के सामने व्यवस्थित किया जाता है, और बेल्ट रोलर को फीडिंग स्लाइडिंग टेबल के पीछे व्यवस्थित किया जाता है;वायर शिफ्टिंग असेंबली एक घुमावदार असेंबली और एक फीडिंग ग्रुप के साथ प्रदान की जाती है। जेड-अक्ष स्लाइडिंग टेबल पर दो जोड़ी यांत्रिक वायु पंजे तय होते हैं और एक्स-अक्ष और वाई-अक्ष की संयुक्त स्लाइडिंग टेबल पर स्थापित होते हैं;ट्विस्टेड वायर असेंबली रोटेशन एक्सिस के साथ ट्विस्टेड वायर एयर क्लॉज से लैस है, जो z- एक्सिस स्लाइडिंग टेबल पर फिक्स है और ट्रांसलेशन स्लाइडिंग टेबल पर स्थापित है।उपकरण की फ्रेम असेंबली वाइंडिंग असेंबली, क्लैम्पिंग असेंबली, फीडिंग असेंबली, शिफ्टिंग असेंबली, ट्विस्टिंग असेंबली और मैन-मशीन इंटरफेस पैनल से सुसज्जित है, जो संरचना में सरल, उपयोग में सुविधाजनक, वैकल्पिक वाइंडिंग ऑपरेशन और उच्च दक्षता है;नियंत्रण पहलू में, पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर को नियंत्रण के लिए अपनाया जाता है, जिसमें सरल ऑपरेशन इंटरफ़ेस, सामान्य प्रोग्रामिंग और सरल रखरखाव होता है।इसे केवल विभिन्न कार्यक्रमों के अनुसार सेट करने की आवश्यकता होती है, अर्थात् यह विभिन्न तारों को हवा और बाँध सकता है।
सेमी-ऑटोमैटिक वाइंडिंग और बाइंडिंग मशीन की फंक्शन विशेषताएँ
यह मशीन एसी पावर केबल, डीसी पावर केबल, यूएसबी डेटा केबल, वीडियो केबल, एचडीएम हाई-डेफिनिशन केबल और अन्य ट्रांसमिशन लाइनों के लिए उपयुक्त है।इसे लेपित लोहे के कोर के साथ बंडलों में घुमाया जा सकता है।इसका उपयोग अन्य उद्योगों में भी किया जा सकता है, जैसे कपड़े हैंगर आदि।
कर्मचारियों को केवल धागे के अंत को ठीक करने की जरूरत है, धागे को घुमाने के लिए पैर स्विच का उपयोग करें, और फिर इसे बाहर निकालें और टेप को स्वचालित रूप से बांधने के लिए इसे बाध्यकारी मुंह में डाल दें।पूरी प्रक्रिया में केवल 4-5 सेकंड लगते हैं।मशीन तार की लंबाई और कॉइल की संख्या निर्धारित कर सकती है, और आउटपुट की गणना कर सकती है।यह मशीन पीएलसी प्रोग्राम कंट्रोल, पैरामीटर सेटिंग के लिए टेक्स्ट डिस्प्ले, संचालित करने में आसान है।यह कर्मचारियों की थकान शक्ति को कम कर सकता है, कार्य कुशलता में सुधार कर सकता है और टाई को बचा सकता है।
सेमी-ऑटोमैटिक वाइंडिंग और बाइंडिंग मशीन के तकनीकी पैरामीटर
आदर्श: kar-120p सेमी-ऑटोमैटिक वाइंडिंग और बाइंडिंग मशीन
टाई की लंबाई: 80-140mm
पट्टा व्यास: 10-30 मिमी
स्ट्रैपिंग गति: 1 सेकंड
घुमावदार रिक्ति: 50-200 मिमी
घुमावदार गति: 1-10 समायोज्य
बिजली की आपूर्ति: ac220v50 / 60Hz
मशीन का आकार: 700 × 550 × 400 मिमी
वजन: 45 किग्रा
